Segell d'arnès
Cada vegada es presta més atenció a la durabilitat i fiabilitat de les peces d'automòbils. Com a material protector, les peces de goma s’utilitzen àmpliament en automòbils. La importància dels segells és evident,
especialment per a la protecció del cablejat del compartiment del motor i del xassís inferior del cotxe. , Perquè normalment aquests dos llocs són més propensos a estar en un entorn dur.
Hi ha un concepte de" zona humida" això s’ha de conèixer. En termes generals, anomenem" zona humida" la zona on el compartiment del motor i el cos inferior del cotxe estan exposats a l’aire i sovint es veuen afectats per la pluja i l’aigua.
En conseqüència, les cabines i les maletes de la cabina i de les maletes i altres parts bàsicament no es veuen afectades per la pluja, aquesta part s’anomena" zona seca" ;.

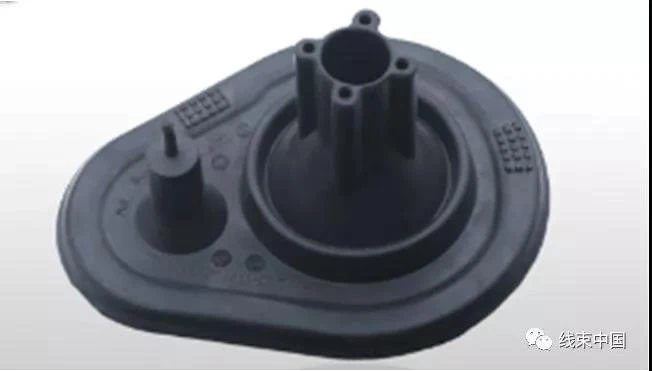

Una de les funcions més importants del segell de l’arnès és aïllar la zona humida i la zona seca. Aquesta és una aplicació. La part comuna és instal·lar-ne un entre el compartiment del motor i la cabina per separar la zona seca de la zona humida;
El cablejat de la roda posterior de l’ABS ha d’estar equipat amb un anell de segellat, específicament sota el seient posterior (com ara un golf). Hi ha un anell de segellat que separa les parts interiors i exteriors per garantir que l'aigua de la part inferior no es filtri a la cabina durant la conducció.
Cada arnès de filferro qualificat passarà per una prova de segellat hermètic per assegurar-se que l’anell de segellat de l’arnès de filferro pugui funcionar. Generalment, a la fàbrica d’arnès de filferro, fem servir equips de proves i proves de buit per funcionar.
El principi de funcionament de l’equip és molt senzill. Col·loqueu l’anell de segellat al motlle i l’equip proporciona un valor de pressió que augmenta contínuament per extreure l’aire interior.
En un cert temps i valor de pressió, si l’anell de segellat pot suportar-lo, és un bon producte. En cas contrari, hi haurà problemes de qualitat, l’operació específica és la següent:
Segellat del connector
Els aparells electrònics i el cablejat de la zona seca es veuen menys afectats per la temperatura alta / alta humitat i els productes químics / pols.
La zona humida és tot el contrari. Si el segellat no és bo, pot provocar aigua als aparells i el cablejat, provocant curtcircuits / corrosió del circuit intern, etc.,
la qual cosa comportarà directament la fallada de les funcions, això requereix que el connector del connector del cablejat estigui segellat i protegit. Per exemple, l’endoll ESP-SG del compartiment del motor del projecte Audi A3 té un disseny hermètic.
Obriu el connector i veureu una capa de segell anell (amb oli), el seu rendiment de segellat està directament relacionat amb si la funció és normal.
Hi ha dues maneres principals perquè els components electrònics, com ara els connectors, entren a l’aigua. La primera és que el líquid extern penetra al seu interior per gravetat,
com ara connectors sense anells de tancament o humitat dels punts de connexió interns del cablejat (com ara juntes de soldadura no protegides). / Punt de premsa / punt de terra) entrar;
aquí destaquem la paraula&"sifó GG", perquè els aparells elèctrics generals tenen una temperatura determinada durant el funcionament i l'aire intern forma una pressió determinada.
Quan s’atura el treball, la temperatura baixa i la pressió interna també és petita. Si el connector no està segellat adequadament, el vapor d’aigua entrarà a l’interior al llarg de la bretxa entre els múltiples cables de coure, provocant un error funcional;
per tant, el connector de la zona humida necessita generalment un anell de tancament (coixinet).
Per a la prova d’estanquitat del connector, el fabricant general de l’arnès de cablejat està integrat al banc de proves electrònic.
i el mòdul de prova corresponent al connector tindrà la seva pròpia prova de segellat, i també li donarà un valor de pressió nominal, mentre es prova la seva continuïtat. Proveu el rendiment del segellat.
Resumir
L’anell de segellat és una part molt important del cablejat. La seva qualitat està directament relacionada amb la funció del cablejat. Tant si s’utilitza directament al cablejat com al connector,
es produiran alguns problemes. El problema comú dels primers és que l’ús de materials o cautxú és una manipulació incorrecta en el procés de vulcanització, fuites o taques a la superfície;
el problema habitual d’aquest últim és que l’anell de segellat intern no està muntat al seu lloc i el conjunt no es troba al mateix pla, cosa que provoca fuites d’aire.
Trobar la causa arrel del problema i solucionar-lo el més aviat possible i prendre mesures preventives són habilitats que tots els professionals de l’arnès haurien de dominar.
