El nom complet d'OBD: On Board DiagnosTIcs traduït al xinès és: Sistema de diagnòstic automàtic a bord"OBD Ⅱ" és"a bord DiagnosiTIcs Ⅱ", que és l'abreviatura del tipus Ⅱ sistema de diagnòstic a bord. Per tal d'estandarditzar el diagnòstic d'emissions dels vehicles i avaries relacionades amb la conducció, a partir de 1996, tots els vehicles nous venuts als Estats Units han de tenir equips de diagnòstic, codis d'error i procediments de manteniment similars, és a dir, complir amb els procediments OBD II. Amb el grau creixent de globalització econòmica i internacionalització de l'automòbil, el sistema OBD Ⅱ s'implementarà i s'aplicarà cada cop més àmpliament com a base per al diagnòstic de conducció i emissions.

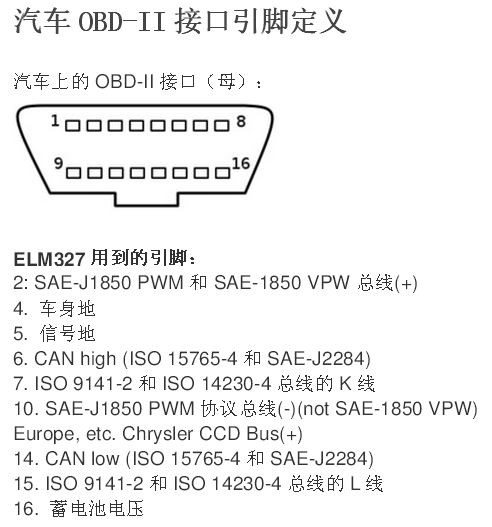

16 pins, cada pin representa una funció diferent, dels quals 1, 3, 8, 9, 11, 12, 13 són ports no utilitzats, 2, 4, 5, 6, 7, 10, 14, 15, 16 s'utilitzen La interfície , com el pin 16, només subministra energia o detecta la tensió i el corrent de la bateria.
El dispositiu OBD controla múltiples sistemes i components, inclosos motors, convertidors catalítics, trampes de partícules, sensors d'oxigen, sistemes de control d'emissions, sistemes de combustible, EGR, etc. L'OBD està connectat a una unitat de control electrònic (ECU) a través de diversos components relacionats amb les emissions. . La ECU té la funció de detectar i analitzar avaries relacionades amb les emissions.
Precaucions:
L'ocupació de la interfície OBD del cotxe pot afectar el cotxe a causa de la fallada del producte electrònic extern. Si la qualitat del producte electrònic extern no és qualificada, l'energia elèctrica és massa gran, la qualitat és deficient i provoca un curtcircuit, etc., pot cremar la interfície OBD. Si el corrent és massa alt durant el mode d'espera i la interfície OBD sovint està connectada a l'electricitat, la bateria s'esgotarà i el vehicle no podrà arrencar.
Intenteu no connectar altres dispositius de maquinari a la interfície OBD. El dispositiu extern només pot llegir les dades de l'ordinador de viatge a la interfície OBD. Sens dubte, és segur no poder escriure les dades, i la intrusió il·legal és gairebé impossible. Intenta no connectar equips externs, si l'has d'instal·lar, no és impossible, però has d'assegurar-te que la qualitat passa.
