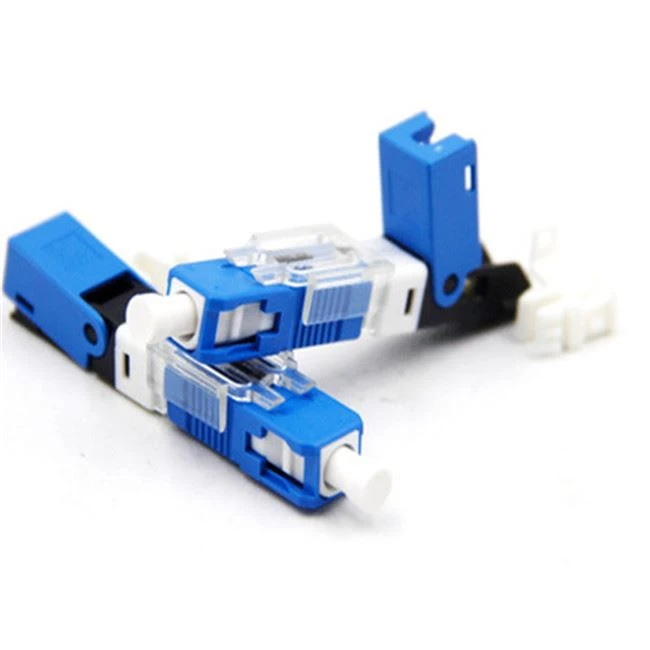

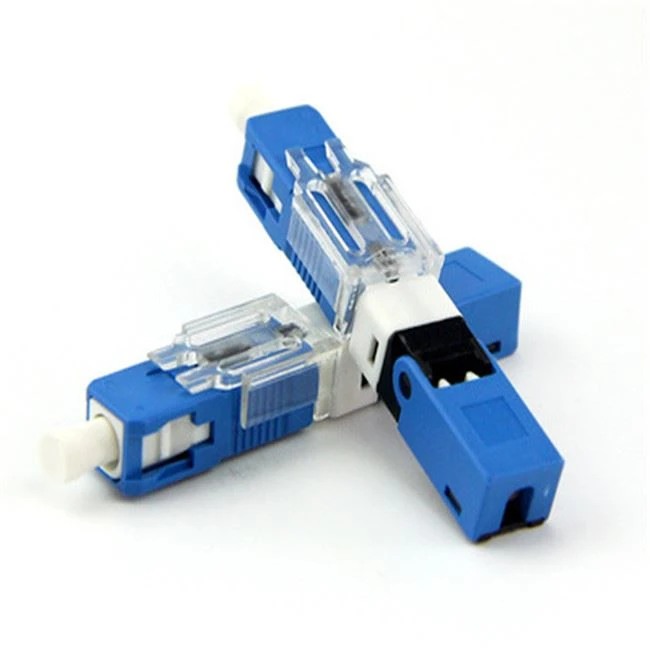

Connectors de fibra òptica de muntatge FTTH ESC250d-UPC
Què és la fibra òptica en quin principi funciona? La fibra òptica és l'abreviatura de fibra òptica, que és una mena d'eina de conducció de la llum que s'aconsegueix mitjançant la reflexió total de la llum en fibra de vidre o plàstic.
Descripció
Quin és el principi de funcionament de la fibra òptica?
La fibra òptica és una abreviatura de fibra òptica, que és una eina de transmissió de la llum que utilitza el principi de reflexió total de la llum en una fibra de vidre o plàstic.La fibra òptica es refereix realment a un nucli fet de materials transparents i un revestiment fet d'un material amb un índex de refracció lleugerament inferior al nucli que l'envolta.i el senyal òptic injectat al nucli es reflecteix per la interfície de revestiment per fer que el senyal òptic es propagui al nucli del medi que avança.En general, és un cilindre simètric amb una estructura dielèctrica multicapa composta per un nucli, un revestiment i una capa de recobriment.El principi de la comunicació de fibra òptica és: al final de la transmissió, la informació transmesa (com la veu) primer s'ha de convertir en un senyal elèctric,i després modulat al feix làser emès pel làser, de manera que la intensitat de la llum canvia amb l'amplitud (freqüència) del senyal elèctric.S'envia a través de fibra òptica; a l'extrem receptor, el detector converteix el senyal òptic en un senyal elèctric després de rebre-lo, i després restaura la informació original després de la demodulació.L'extrem del capçal del sensor de fibra òptica es dopa amb ions Cr3+ per aconseguir l'emissió de fluorescència quan s'excita la llum.La longitud de la part dopada de la fibra és de 8-10mm.

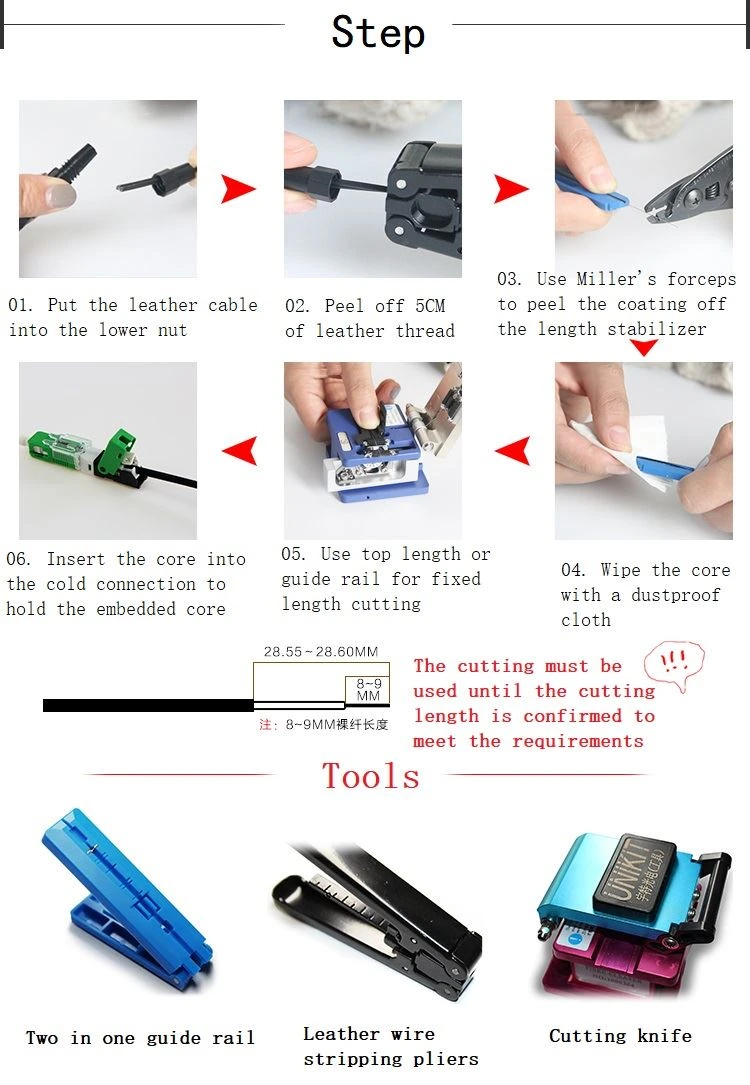

Com utilitzar
1.Inseriu el cable de caiguda a la banda de la jaqueta del cable, la longitud del cable com a marca, premeu les nanses, extreu el cable.
2.Col·loqueu el cable a la plantilla de tall, traieu el recobriment de fibra de 250um.
3. Doblegueu la fibra en quatre direccions de 60 graus per comprovar si hi ha danys i, a continuació, utilitzeu paper de neteja submergit en alcohol per netejar la fibra.
4.Col·loqueu el cable al suport del cable i tanqueu el pany, després col·loqueu el cable amb el suport del cable a la plantilla de tall.
5. Posa el cable a la plantilla de tall, talla la fibra nua.
6.Premeu l'obridor i, a continuació, inseriu la fibra a la cua del connector fins al límit.
7.Comproveu si la fibra del darrere està malament, si no, torneu a treure la fibra i el muntatge.
8.Premeu la tapa, traieu l'obridor, completeu el muntatge.
| Interval aplicable | Fibra de 2.0mm/3.0mm, fibra de papallona de 3.1x2.0mm |
| Diàmetre de fibra òptica | 125 mm (652 i 657) |
| Diàmetre de revestiment ajustat | 250 mm |
| Mode aplicable | Mode únic |
| Pèrdua d'inserció | Menor o igual a 0,25 dB |
| Pèrdua de retorn | Menor o igual a -40dB |
| Temperatura | -40 grau ~+85 grau |
| Força de fixació de fibra nua | >5N |
| Resistència a la tracció | >50N |
| Temps de funcionament | Aprox. 15 s (sense incloure el processament de fibra) |
